Szyny tramwajowe

W dynamicznie rozwijających się miastach efektywny transport publiczny stanowi klucz do płynnego przepływu ludzi i gwarantuje komfort podróżowania. Szyna tramwajowa odgrywa tu niezastąpioną rolę, stając się fundamentem, na którym opiera się cała sieć tramwajowa. Te specjalistyczne komponenty, zaprojektowane z myślą o wytrzymałości i bezpieczeństwie, tworzą trasy, które łączą różne zakątki miast, umożliwiając szybką i efektywną komunikację.

W naszej ofercie znajdują się dwa główne rodzaje szyn tramwajowych, dostosowanych do różnorodnych potrzeb miejskiej infrastruktury: szyny tramwajowe blokowe oraz rowkowe. Każdy z tych typów charakteryzuje się unikalną budową oraz zastosowaniem, gwarantując optymalne rozwiązania dla różnych warunków eksploatacji.

Charakterystyka szyn tramwajowych

Szyny tramwajowe są kluczowym elementem infrastruktury systemów tramwajowych, spełniającym zarówno funkcje nośne, jak i przewodzące. Istnieją dwa główne typy szyn stosowanych w systemach tramwajowych: blokowe i rowkowe.

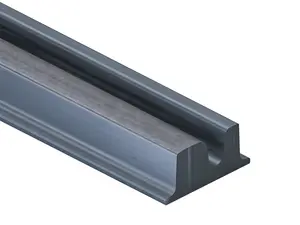

Szyny tramwajowe blokowe są zwykle stosowane w miejscach, gdzie konieczna jest większa odporność na obciążenia. Charakteryzują się pełnym profilem, który zapewnia znacznie większą wytrzymałość mechaniczną i stabilność torowiska. Z kolei szyny tramwajowe rowkowe mają wycięty rowek na swojej powierzchni, umożliwiając zintegrowanie torowiska z nawierzchnią drogową, co jest szczególnie przydatne w środowisku miejskim.

Produkcja szyn tramwajowych odbywa się głównie poprzez proces walcowania gorącego stali, co gwarantuje ich wysoką wytrzymałość i trwałość. Stal używana do produkcji szyn jest najwyższej jakości, często jest uzupełniana dodatkowymi elementami, takimi jak mangan czy krzem, co zwiększa jej odporność na ścieranie i korozję.

Charakterystyczne dla szyn typu tramwajowego jest ich dostosowanie do specyficznych warunków eksploatacji, takich jak częste zginanie pod wpływem ruchu tramwajów i ekstremalne warunki atmosferyczne. Szyny te są również projektowane z myślą o minimalizacji hałasu i drgań, co jest szczególnie ważne w środowiskach miejskich.



Cechy i zalety szyn tramwajowych



Cechy szyn tramwajowych:

• Wysoka wytrzymałość – odporność na duże obciążenia mechaniczne.
• Trwałość – odporność na ścieranie i korozję.
• Elastyczność zastosowania – możliwość integracji z różnymi typami nawierzchni drogowych.
• Minimalizacja hałasu i drgań – zapewnienie komfortu użytkowników i otoczenia.



Zalety szyn tramwajowych:

• Komfort i bezpieczeństwo użytkowania – stabilność torowiska i redukcja wypadków.
• Ochrona środowiska – redukcja emisji hałasu i drgań.
• Ekonomia eksploatacji – dłuższy okres użytkowania, mniejsze koszty utrzymania.



Profile szyn tramwajowych

W naszej ofercie znajdują się szyny tramwajowe o profilach LK1, 59R2 i 60R2.

LK1

Cechy:

• Niska wysokość profilu.
•  Lekka konstrukcja.

Zalety:

• Optymalne do zastosowań, gdzie wymagana jest minimalna ingerencja w infrastrukturę miejską.
• Łatwa integracja z istniejącymi nawierzchniami.

Wady:

• Mniejsza wytrzymałość w porównaniu do cięższych profili.
• Mniej odpowiedni do intensywnego ruchu tramwajowego.

59R2

Cechy:

• Średnia wysokość profilu.
• Dobra równowaga między wytrzymałością a wagą.

Zalety:

• Uniwersalność zastosowania.
• Dobre właściwości nośne.
• Stosunkowo łatwy montaż.

Wady:

• Może wymagać dodatkowego wzmocnienia w miejscach o dużym natężeniu ruchu.

60R2

Cechy:

• Wyższy profil.
• Zwiększona wytrzymałość.

Zalety:

• Idealne do obszarów o intensywnym ruchu tramwajowym.
• Wyższa trwałość.

Wady:

• Większa masa, wymagająca solidniejszej konstrukcji podtorza.
• Potencjalnie trudniejszy montaż.



Gatunki stali

W naszej ofercie znajdują się szyny tramwajowe ze stali R260, R200, R290GHT, R290V i R340GHT.

R260

Cechy:

• Stal węglowa, dobra twardość.

Zalety:

• Odporność na ścieranie.
• Uniwersalność zastosowań.

Wady:

• Ograniczona odporność na pękanie przy niskich temperaturach.

R200

Cechy:

• Niższa zawartość węgla, niższa twardość.

Zalety:

• Większa elastyczność, mniej podatna na pękanie.

Wady:

• Szybsze zużycie w warunkach intensywnej eksploatacji.

R290GHT

Cechy:

• Wysokowęglowa stal hartowana.

Zalety:

• Wyjątkowa odporność na ścieranie.
• Wydłużona żywotność.

Wady:

• Wyższy koszt produkcji.
• Większa kruchość w porównaniu do innych gatunków.

R290V

Cechy:

• Stal węglowa z dodatkami wanadu dla poprawy wytrzymałości.

Zalety:

• Odporność na ścieranie i pękanie.
• Zwiększona trwałość.

Wady:

• Wyższe koszty produkcji.
• Potencjalne trudności w obróbce.

R340GHT

Cechy:

• Wysoka zawartość węgla – zapewnia lepszą twardość i wytrzymałość.
• Zwiększona odporność na zużycie dzięki procesom obróbki cieplnej.

Zalety:

• Dłuższa żywotność szyn.
• Odporność na ekstremalne warunki – szyny wykonane z R340GHT lepiej znoszą trudne warunki eksploatacyjne, takie jak wysokie obciążenia czy zmiany temperatur.
• Wysoka wytrzymałość stali R340GHT ogranicza potrzebę częstych prac konserwacyjnych.

Wady:

• Wyższe koszty produkcji.
• Wysoka twardość może prowadzić do zwiększonej kruchości, co wymaga precyzyjnej obróbki i projektowania.



Zastosowanie szyn tramwajowych

Szyny tramwajowe blokowe są preferowane w sytuacjach, gdzie wymagana jest wyższa wytrzymałość i stabilność torowiska. Są one zazwyczaj cięższe i mają pełny profil, co zapewnia lepsze właściwości nośne. Znajdują zastosowanie głównie na trasach o dużym natężeniu ruchu tramwajowego oraz w obszarach, gdzie wymagana jest odporność na intensywne obciążenia.

Szyny tramwajowe rowkowe charakteryzują się rowkiem na powierzchni szyny, który umożliwia integrację torowiska z nawierzchnią drogową. Są idealne do zastosowania w środowisku miejskim, gdzie konieczne jest harmonijne współistnienie torowiska tramwajowego z innymi formami transportu. Szyny te minimalizują wpływ na istniejącą infrastrukturę drogową i są często wybierane do obszarów o dużym natężeniu ruchu pieszego oraz kołowego.

Porady dla inwestorów

• Analiza potrzeb i wymagań – określenie rodzaju ruchu (intensywność, ciężar pojazdów) oraz warunków środowiskowych (klimat, topografia), aby dobrać odpowiedni typ szyn.
• Ocena długoterminowych kosztów – analiza kosztów zakupu, instalacji oraz przyszłego utrzymania szyn, uwzględniająca ich żywotność i wymagane prace konserwacyjne.
• Rozważenie aspektów ekologicznych – wybór materiałów i rozwiązań przyjaznych dla środowiska, minimalizujących wpływ na otoczenie.



Magazynowanie szyn tramwajowych

Odpowiednie przechowywanie szyn tramwajowych jest kluczowe dla zachowania ich jakości i funkcjonalności. Nasze rekomendacje:

• Poziome składowanie – szyny powinny być magazynowane w pozycji poziomej na równych i stabilnych podkładach, aby zapobiec ich wyginaniu.
• Ochrona przed korozją – szyny powinny być przechowywane w suchym miejscu, z dala od wilgoci, aby zapobiec korozji. W razie potrzeby stosować środki ochronne, takie jak oleje lub powłoki antykorozyjne.
• Zachowanie dostępu – szyny powinny być układane w taki sposób, aby zapewnić łatwy dostęp do każdego elementu bez konieczności przestawiania innych.



Czy wiesz, że…



• Istnieje wiele różnych profili szyn tramwajowych, dostosowanych do specyficznych potrzeb i warunków eksploatacji.
• Stare szyny tramwajowe są często poddawane recyklingowi, z ich stali tworzy się nowe produkty, co przyczynia się do zrównoważonego rozwoju.
• Nowoczesne technologie produkcji szyn, takie jak hartowanie indukcyjne, znacząco zwiększają ich wytrzymałość i żywotność.
• Stare szyny tramwajowe są czasami wykorzystywane w projektach artystycznych i architektonicznych, dodając unikalnego charakteru przestrzeniom miejskim.



Szyny tramwajowe – dlaczego u nas?

W naszej ofercie znajdują się szyny tramwajowe o różnorodnych wymiarach, co pozwala na dopasowanie produktu do konkretnych potrzeb inwestycji. Dbamy o to, aby każda dostarczana przez nas szyna tramwajowa spełniała najwyższe standardy jakości i była dostosowana do aktualnych wymagań technicznych.

Zapraszamy do zapoznania się z pełną ofertą szyn tramwajowych!



FAQ

Z czego składa się szyna? Jaka jest budowa szyny?

Szyna kolejowa jest skomplikowanym elementem, którego budowa została zaprojektowana tak, aby sprostać wymaganiom związanym z przenoszeniem ciężkich obciążeń i wytrzymywać różnorodne warunki eksploatacyjne. Oto główne części składowe szyny kolejowej:



• Główka szyny – górna część, która bezpośrednio styka się z kołem pojazdu kolejowego. Ma za zadanie przenoszenie obciążenia z koła na szynę. Zazwyczaj ma zaokrąglony kształt, dzięki czemu minimalizuje zużycie zarówno koła, jak i samej szyny.
• Szyjka szyny – środkowa część szyny, która łączy główkę ze stopką. Ma za zadanie zapewnić odpowiednią wytrzymałość szynie, umożliwiając jej odkształcanie się pod obciążeniem bez ryzyka pęknięcia.
• Stopka szyny – dolna, płaska część szyny, która styka się z podkładem kolejowym. Dzięki niej szyna jest stabilna i mocno osadzona na podkładzie. W stopce znajdują się otwory do mocowania szyn za pomocą wkrętów lub innych elementów montażowych.
• Rowki lub frezy – niektóre szyny są wyposażone w rowki lub frezy, które służą do prowadzenia wózków kolejowych lub zapewnienia lepszego styku z kołem.

Chociaż szyna może wydawać się prostym elementem, jej konstrukcja i materiał są owocem wielu lat badań i doświadczeń w dziedzinie kolejnictwa.



Czy szyny to tory?

Szyny i tory to terminy, które często są używane wymiennie, ale mają różne znaczenia w kontekście kolejnictwa. Szyna to element metalowy, zazwyczaj wykonany ze stali, na którym poruszają się pojazdy kolejowe. Szyny stanowią powierzchnię jezdną dla kół pojazdów kolejowych i przenoszą obciążenia z tych pojazdów na podkłady kolejowe.

Natomiast tor to system składający się z dwóch równoległych szyn ułożonych na podkładach (drewnianych, betonowych lub stalowych) oraz z innych elementów konstrukcyjnych, takich jak łączniki, śruby i podkładki. Tor kolejowy może być położony na różnych podłożach: od balastu po betonowe płyty.

W skrócie: szyna to konkretny element toru kolejowego, podczas gdy tor to cały system, w skład którego wchodzą szyny i inne składniki. W potocznym języku ludzie często mówią „tory", mając na myśli „szyny", ale w branży kolejowej te dwa terminy mają wyraźnie zdefiniowane znaczenia.
